Измерительные зонды семейства wiProbe Программно-аппаратный зонд wiProbe является инновационным измерительным устройством с поддержкой функции NFV/SDN и H-QoS. wiProbe представляет собой гибкое и удобное решение для задач подключения удаленных офисов.

Главная → Продукты → wiProbe → Измерительные зонды семейства wiProbe

Ключевые возможности

Точность

Применение аппаратной платформы обеспечивает требуемую для мониторинга SLA точность и надежность, подтвержденную метрологическими сертификатами.

Гибкость

Применение в зондах программных компонентов позволяет оперативно изменять функциональность зондов по запросу заказчика без изменения аппаратной платформы.

Управление трафиком

Использование устройств в качестве клиентского маршрутизатора предоставляет оптимальное решение для предоставления услуг и контроля их качества в малых и средних офисах.

Стандарты и их лучшие практики

Измерительные механизмы основаны на последних международных и российских рекомендациях и стандартах в области метрологии и квалиметрии (ITU-T, IETF, MEF, TM Forum и т.д.).

Аппаратные агенты wiProbe поддерживают функциии клиентского маршрутизатора и мониторинга пользовательского трафика wiDPI. Гибкое и удобное решение для задач подключения новых офисов, удаленного управления настройками маршрутизации, управления трафиком и WiFi доступом в интернет, измерения качественных характеристик IP-соединений и вышележащих сетевых сервисов (DNS, DHCP) а также ИТ услуг (E-mail, database).

Уникальное решение для организации и управления малых офисов, а также измерения качества услуг связи и мониторинга облачных сервисов в силу ключевых особенностей решения и богатых функциональных возможностей:

wiprobe
  • Plug&Go: настройка с мобильного телефона прямо на точке подключения, автоматическое определение в системе, загрузка сценариев из системы и выполнение сценариев тестирования
  • Функциональность CPE (маршрутизация, приоритезация и шейпинг трафика, wiFi доступ в интернет, установка шифрованных соединений через Интернет)
  • Управление SLA услуги IP VPN L2/L3, контроль качества доступа в Интернет, мониторинг приложений L5-L7 и облачных сервисов
  • Контроль объема пользовательского трафика по приложениям и пользователям - функция wiDPI

Область применения

В зависимости от поставленных задач для контроля качества услуг могут использоваться те или иные модели зондов семейства wiProbe, а также их аппаратные и функциональные характеристики.

Область применения измерительного зонда wiProbe

Конструктивные исполнения wiProbe

Зонды wiProbe выпускаются в различных конструктивных исполнениях, цветовых оформлениях и вариантах электропитания: WPE-101-A, WPE-101-B, WPE-101-C, WPE-102, WPE-103, WPE-104, WPE-105, WPE-106, WPE-107, WPE-108, WPE-109, WPE-110-A, WPE-110-B, WPE-110-C, WPE-110-D, WPE-111-A, WPE-111-B, WPE-111-C, WPE-112-A, WPE-112-B, WPE-113-A, WPE-113-B, WPE-114, WPE-115, WPE-116, WPE-117, WPE-118-A, WPE-118-B, WPE-119, WPE-120.

Конструктивное исполнение, цветовое оформление и тип электропитания не затрагивают внутреннюю архитектуру и технические характеристики зондов и не влияют на их метрологические характеристики.

Наличие нескольких конструктивных исполнений, цветовых оформлений и типов электропитания определяется специфическими требованиями заказчиков и особенностями эксплуатации wiProbe, а также особенностями крепления и размещения на узлах связи.

Зонд wiProbe в конструктивном исполнении WPE-102

Зонд wiProbe в конструктивном исполнении WPE-102

  • интерфейcы 2х10/100/1000BASE-T
  • поддерживает измерения L2/L3, включая OAM, ICMP, UDP, TWAMP
  • интеллектуальный заворот на уровнях L2-L4
  • мониторинг пользовательских приложений уровня L5-L7, включая TCP, HTTP, FTP, DNS
  • нагрузочное тестирование (throughtput) до 100Мб/с
  • анализ пользовательского трафика по приложениям (NetFlow)

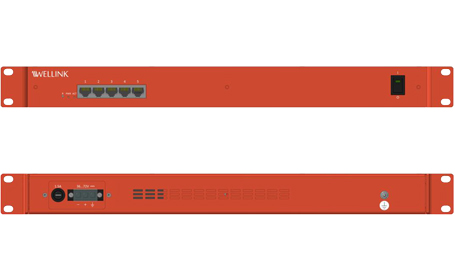

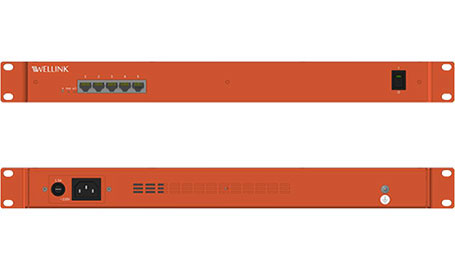

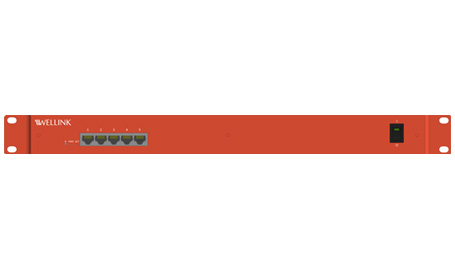

Зонд wiProbe в конструктивном исполнении WPE-105

  • интерфейcы 5х10/100/1000BASE-T + 1х10/100BASE-T Management
  • поддерживает измерения L2/L3, включая OAM, ICMP, UDP, TWAMP
  • интеллектуальный заворот на уровнях L2-L4
  • мониторинг пользовательских приложений уровня L5-L7, включая TCP, HTTP, FTP, DNS
  • нагрузочное тестирование (throughtput) до 100Мб/с
  • анализ пользовательского трафика по приложениям (NetFlow)
Зонд wiProbe в конструктивном исполнении WPE-105
Зонд wiProbe в конструктивном исполнении WPE-108

Зонд wiProbe в конструктивном исполнении WPE-108

  • интерфейcы 2х10/100/1000BASE-T
  • поддерживает измерения L2/L3, включая OAM, ICMP, UDP, TWAMP
  • интеллектуальный заворот на уровнях L2-L4
  • мониторинг пользовательских приложений уровня L5-L7, включая TCP, HTTP, FTP, DNS
  • нагрузочное тестирование (throughtput) до 100Мб/с

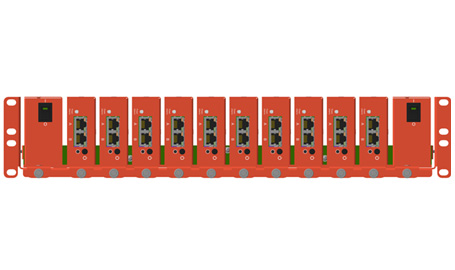

Зонд wiProbe в конструктивном исполнении WPE-110-D

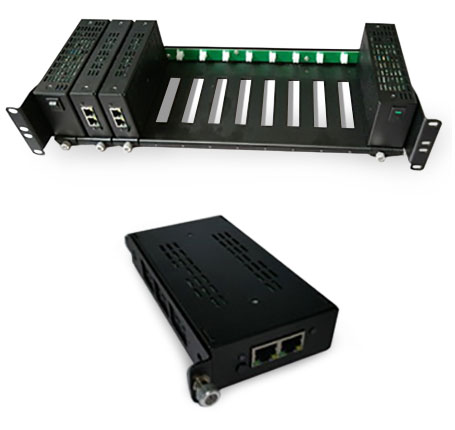

  • корзина для размещения зондов WPE-110-B до 10 шт. на 2U
  • поддерживает следующие типы тестов: wiProbe L2-Test, wiProbe U-Test, wiProbe P-Test, TWAMP, wiProbe L7-TCP-Test, wiProbe L7-HTTP-Test, wiProbe DNS, wiProbe Online DPI, нагрузочные тесты ICMP/UDP/TCP/MTU
  • поддерживает до 100 одновременных тестов
  • питание от сети переменного тока частотой 50 Гц и напряжением 220В или от сети постоянного тока, напряжением 36-72В
  • тип корпуса: металлический с креплением под 19” стойку(2U), с шиной питания на 10 устройств WPE-110-B
Зонд wiProbe в конструктивном исполнении WPE-110-D
Зонд wiProbe в конструктивном исполнении WPE-114

Зонд wiProbe в конструктивном исполнении WPE-114

  • 1 или 2 волокна, до 20 км
  • Digital Diagnostics Monitoring (DDM)
  • Соответствие спецификации MSA
  • Совместимость с оборудованием любых производителей
  • Генератор и анализатор пакетов 1 Гбит/с
  • Измерение пропускной способности, потерь, задержки , джиттер
  • Шлейф L2-L4
  • TWAMP
  • RFC 2544
  • Y.1564
  • Захват трафика
  • поддерживает измерения L2/L3, включая OAM, ICMP, UDP, TWAMP
  • интеллектуальный заворот на уровнях L2-L4
  • мониторинг пользовательских приложений уровня L5-L7, включая TCP, HTTP, FTP, DNS

Основные технические характеристики

Характеристика

Значение
Рабочие условия применения:
- температура окружающей среды, °C
- относительная влажность воздуха при 25 °C, %

от 0 до + 55
от 10 до 80

Условия транспортирования и хранения:
- температура окружающей среды, °C

от - 10 до +45

Габаритные размеры (ширина/длина/высота) зондов wiProbe, мм, в конструктивном исполнении:
wiProbe WPE-101-A
wiProbe WPE-101-B
wiProbe WPE-101-C
56х51х35
64х45х18
100х100х20

wiProbe WPE-102

130х145х35

wiProbe WPE-103

130х145х35

wiProbe WPE-104

482,6х202,5х43,7

wiProbe WPE-105

482,6х252,5х43,7

wiProbe WPE-106

156х185х52

wiProbe WPE-107

97х70х25

wiProbe WPE-108

110х70х45

wiProbe WPE-109

110х70х45
wiProbe WPE-110-A
wiProbe WPE-110-B
wiProbe WPE-110-C
wiProbe WPE-110-D
154х84х38
152х75х30
482,6х202,5х43,7
482,6х201,5х88,4
wiProbe WPE-111-A
wiProbe WPE-111-B
wiProbe WPE-111-C
162х116х31
482,6х202,5х43,7
482,6х201,5х128,5
wiProbe WPE-112-A
wiProbe WPE-112-B
200х130х42,5
482,6х203,5х43,7
wiProbe WPE-113-A
wiProbe WPE-113-B
200х130х42,5
482,6х203,5х43,7
wiProbe WPE-114 79,8х13,9х10,8
wiProbe WPE-115
Основной блок: 25х25х100
Кабель: 12х15х430
Модуль: 15х17х70
wiProbe WPE-116 79,8х13,9х10,8
wiProbe WPE-117
Основной блок: 25х25х100
Кабель: 12х15х430
Модуль: 15х17х70
wiProbe WPE-118-A
wiProbe WPE-118-B
482,6х203,5х43,7
117х102,5х41
wiProbe WPE-119 482,6х252,5х43,7
wiProbe WPE-120 482,6х300х43,7
Электропитание зондов осуществляется:
- в конструктивных исполнениях WPE-101-А, WPE-101-В, WPE-101-С, WPE-102, WPE-103, WPE-106, WPE-107, WPE-108, WPE-109, WPE-110-А, WPE-110-В, WPE-111-А, WPE-112-А, WPE-113-А, WPE-118-А  от сети переменного тока
     номинальным напряжением, В,
     частотой, Гц




220 В
50 Гц
- в конструктивных исполнениях WPE-104, WPE-105, WPE-110-С, WPE-110-D, WPE-111-B, WPE-111-C, WPE-112-B, WPE-113-B, WPE-118-B, WPE-119, WPE-120
от сети переменного тока
     номинальным напряжением, В,
     частотой, Гц.
от внешнего источника постоянного тока с номинальным напряжением, В




220 В
50 Гц

36–72 В
- в конструктивных исполнениях WPE-114, WPE-115, WPE-116, WPE-117 от внешнего источника постоянного тока с номинальным напряжением, В 3,3 В

С более подробным описанием зондов wiProbe и их техническими характеристиками можно ознакомиться в документе «Техническое описание зондов wiProbe»

Получить техническое описание зондов wiProbe
