Решение является идеальным средством контроля показателей волоконно-оптических линий связи (ВОЛС) транспортной сети оператора с пошаговым контролем всех составных.
В основе решения лежит использование специализированных измерительных модулей для контроля параметров ВОЛС на основе ОРХ-RTU, разработки белорусской компании Agizer, что позволяет обеспечить следующие функции мониторинга:
-
Использование только темных, только используемых волокон или любого сочетания
-
Быстрое определение и точное обнаружение места обрыва
-
Определение деградации волокон до того, как это скажется на качестве связи (до того, как это определит передающее оборудование)
-
Проведение измерений по расписанию или в ручном режиме (используются 4 различных приоритета)

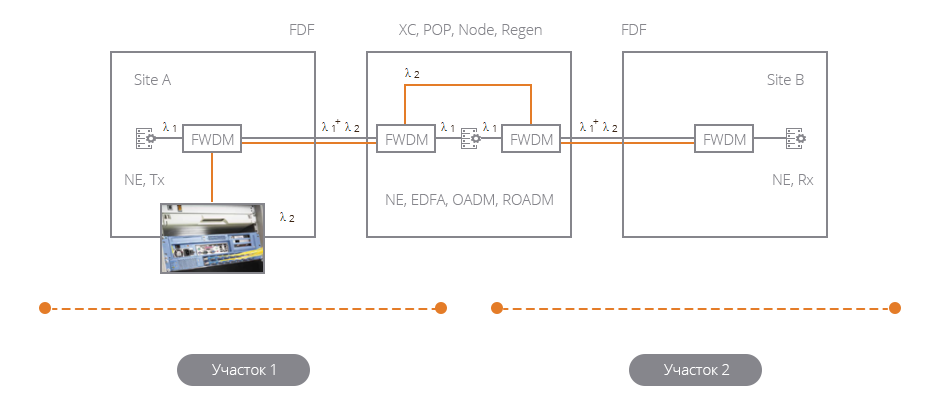

Архитектура решения
Архитектура решения в полной мере наследует архитектуру системы wiSLA.
В качестве аппаратных зондов используются оптические автономные модули ОРХ-RTU, обеспечивающие диагностику показателей ВОЛС и предварительную обработку собранных данных. Собранные данные преобразуются в квалиметрические индексы (KQI), которые используются в метрологической модели системы мониторинга.
Модуль мониторинга SLA позволяет гибко нормировать средние, деградирующие и нарушенные показатели качества линии ВОЛС, что позволяет эффективно управлять волоконно-оптическим кабельным хозяйством.
Система интеграции, отображения и оповещения обладает всеми преимуществами системы wiSLA.
Основные преимущества
-
Отечественная разработка
-
Масштабируемость и интегрируемость в OSS
-
Наличие модулей ГИС, Веб-клиента
-
Интеграция с системами технического учета ЛКС, включая Техноград Аргус и КРОСС-ПРО
-
Современная и универсальная аппаратная платформа ОРХ-RTU
-
Оперативное обнаружение и диагностирование проблем.
-
Работа с активными и «темными» волокнами
-
Возможность подключения дополнительного модуля мониторинга медных пар
Типы деградации
Мониторинг показателей позволяет определять и локализовывать следующие события и проблемы на волокне:
-
Обрыв или нарушение оболочки кабеля
-
Деградацию сварок и механических соединений
-
Дефект производства до 0.1 дБ
-
Появление и исчезновение отражения от оптического интерфейса (например, когда терминируют дальний конец)
Используемые модули
В решении используются измерительные модули OPX-RTU – наиболее современные устройства в своем классе.
Устройство OPX-RTU обеспечивает широкий спектр метрологических параметров, которые адаптируются при производстве под конкретный проект. Существует несколько типовых модулей, которые были использованы в проектах и по этой причине производятся промышленно. Однако в случае необходимости может быть разработан специальный модуль с любыми метрологическими показателями.

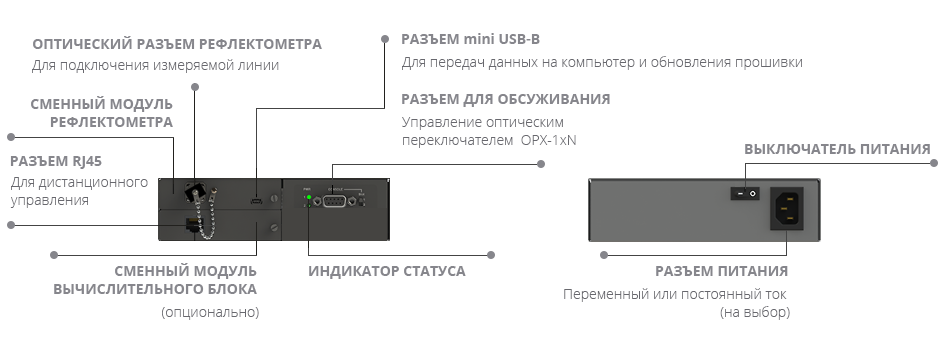

Модуль-рефлектометр OPX-BOX может быть установлен в телекоммуникационной стойке (для удаленных измерений и мониторинга), либо использоваться как отдельный блок (для лабораторий).
-
Конфигурируется через интуитивно понятный веб-интерфейс или через систему wiFiBER.
-
Легко обслуживается благодаря сменяемым модулям рефлектометра и встраиваемого компьютера.
-
Оптимизирован для круглосуточной работы 24/7, рассчитан на работу сразу “из коробки”.
-
Один модуль-рефлектометр способен обеспечить постоянный автоматический мониторинг оптической линии и управлять оптическим переключателем OPX-1xN.
Отказоустойчивость и безопасность
На RTU имеются следующие механизмы безопасности и отказоустойчивости:
-
Повышенная надежность рефлектометра, оптического коммутатора и внутренних компонентов RTU
-
Два жестких диска, объединенных в RAID массив
-
Встраиваемая ОС
-
Аудит и регистрация действий пользователя и событий системы
-
Канал связи RTU — сервер может быть зашифрован
